Hvad er den interne struktur i et drone -batteri?

Drone -teknologi har revolutioneret industrier, der spænder fra luftfotografering til industrielle applikationer. I hjertet af disse flyvende vidunder ligger en kritisk komponent:Drone Lithium Battery. De stabile flyvnings- og operationelle kapaciteter hos droner er helt afhængige af præcisionsteknikken for disse lithiumbatterier.

I denne artikel vil vi gå i dybden med celler, kemi og struktur afDrone -batterier, afslører kompleksiteten, der styrker forskellige ubemandede luftfartøjer.

Hvor mange celler er der i et standard drone -batteri?

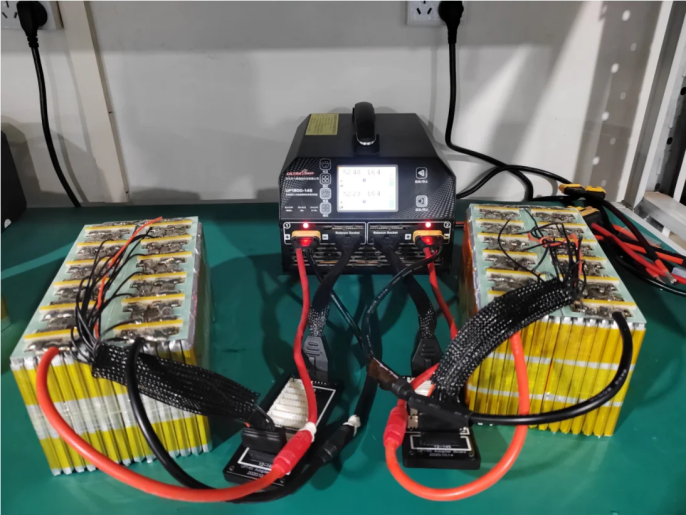

Antallet af celler i et drone -batteri kan variere baseret på dronens størrelse, effektkrav og tilsigtet anvendelse. Imidlertid indeholder de fleste standarddronebatterier typisk flere celler, der er forbundet i serier eller parallelle konfigurationer.

Inde i hver celle fungerer en positiv elektrode (såsom ternært lithiummateriale), negativ elektrode (grafit), elektrolyt (ionleder) og separator (forebyggelse af kortslutninger mellem elektroder) sammen for at opnå kernefunktionen af ​​"opbevaring af energi under opladning og levering af strøm under udskrivning."

De fleste kommercielle og professionelle droner bruger multi-celle-batterier til at øge strømmen og flyverigheden. De mest almindelige konfigurationer inkluderer: 2s, 3s, 4s og 6s.

Lipo (lithiumpolymer) batterierer den mest udbredte type i droner, hvor hver celle vurderes til 3,7V. Tilslutning af celler i serie øger spændingen og leverer større kraft til dronens motorer og systemer.

I en seriekonfiguration er celler tilsluttet ende-til-ende, der forbinder den positive terminal af den ene celle til den negative terminal af den næste. Denne ordning øger den samlede spænding på batteripakken, mens den samme kapacitet opretholdes.

I en parallel konfiguration er batterier forbundet med alle positive terminaler, der er knyttet sammen og alle negative terminaler, der er knyttet sammen. Dette arrangement øger den samlede kapacitet (MAH) på batteripakken, mens den samme spænding opretholdes.

Uanset konfiguration integrerer moderne drone -batterier sofistikerede batteristyringssystemer (BMS). Disse elektroniske kredsløb overvåger og regulerer individuelle cellespændinger, hvilket sikrer afbalanceret opladning og afladning på tværs af alle celler i pakken.

Intern struktur af lithiumpolymerbatterier: anode, katode og elektrolyt

For virkelig at forstå drone -batterier skal vi undersøge deres interne komponenter. Lithiumpolymerbatterier, strømkilden bag de fleste droner, består af tre primære elementer: anode, katode og elektrolyt.

Anode: Den negative elektrode

Anoden i et lithiumpolymerbatteri er typisk lavet af grafit, en form for kulstof. Under udledning bevæger lithiumioner fra anoden til katoden og frigiver elektroner, der strømmer gennem det ydre kredsløb for at drive dronen.

Katode: Den positive elektrode

Katoden er normalt sammensat af et lithiummetaloxid, såsom lithiumkoboltoxid (licoo₂) eller lithiumjernphosphat (LIFEPO₄). Valget af katodemateriale påvirker batteriets ydelsesegenskaber, herunder energitæthed og sikkerhed.

Elektrolyt: Ion Highway

Elektrolytten i et lithiumpolymerbatteri er et lithiumsalt opløst i et organisk opløsningsmiddel. Denne komponent gør det muligt for lithiumioner at migrere mellem anoden og katoden under ladning og udladningscyklusser. Et unikt træk ved lithiumpolymerbatterier er, at denne elektrolyt er immobiliseret i en polymerkomposit, hvilket gør batteriet mere fleksibelt og mindre tilbøjeligt til skader.

Beskyttende support: Boliger og stik

Ud over kernemodulet serverer drone -batteriets hus og stik - dog ikke direkte involveret i strømforsyning - som "skelet", der sikrer strukturel integritet:

Boliger: Typisk konstrueret af flammehæmmende ABS-plastik- eller aluminiumslegering, der tilbyder påvirkningsmodstand, flammehæmning og termisk isolering. Det inkorporerer ventilationshuller for at forhindre overophedning under celleoperation.

Stik og grænseflader: Interne flerstrengede kobbertråde (meget ledende og bøjningsresistente) forbinder cellerne til BMS. Eksterne grænseflader bruger ofte XT60- eller XT90-stik med omvendt-plug-beskyttelse for at forhindre utilsigtede skader fra forkerte forbindelser.

Grundlæggende vedligeholdelse: Beskyt interne komponenter for at udvide batteriets levetid

Undgå overopladning eller overopladning (opbevaring mellem 20% -80% kapacitet) for at forhindre BMS-overbelastning og celledegradning;

Undgå vandindtrængning, når der rengøres forbindelser for at forhindre kortslutninger i ledninger;

Udskift beskadigede foringsrør straks for at afskærme interne celler og BMS mod fysisk påvirkning.

Den interne arkitektur af drone -batterier repræsenterer en præcis synergi af "energi, kontrol og beskyttelse." Med fremskridt inden for faststofbatterier og intelligent BMS-teknologi vil fremtidige batteridesign blive mere kompakte og effektive, hvilket giver kerneunderstøttelse af drone-ydeevneopgraderinger.
